高速度、高性能、高層級

FP-XH系列

下文將詳細介紹FP-XH系列的各個產品，

總有一款適合您!

01

FP-XH 通用型

基本性能高，功能豐富，陣容強大，用途廣泛。

產品特點

高速·高性能

??基本命令：5k步內0.04μs/步，掃描周期：5K步內0.5ms

??默認32k的大容量(14點機型16k)，程序/寄存器3檔容量切換

??配備高速脈沖輸出和高速計數功能

位置控制

??全部通道，最高速達100kHz，最大6通道高速脈沖輸出

??直線插補、原點復位、重復動作等多功能運動控制

??位置控制種類豐富：E點、P點、C點和J點控制

擴展性與兼容性

??可對應各種I/O、模擬量、通信擴展能力

??豐富的擴展插件和擴展單元，最大可至452點

??同時擴展4通道通信(用2個擴展插件)

??現存的FP-X程序可共通使用(新位置控制功能需要新編程方式修改)

??兼容現存的FP-X擴展插件、FP-X0/FP-X擴展單元以及FP0適配器等

通信

??標準配備Mini USB 2.0通信，端子臺式 RS232C通信口，無需插件的PC-Link

??擴展RS485通信插件，最大可實現16臺控制單元的數據共享

??對應Modbus協議

02

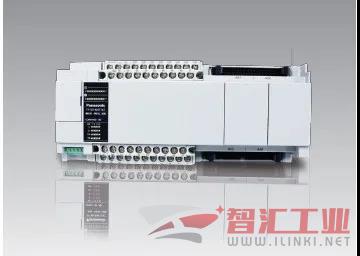

FP-XH 運動型

最大4軸控制(Max4Mpps)，實現高性能定位控制。

產品特點

搭載高速運算CPU，實現快速應答

基本指令5k步內0.04μs/步，掃描周期5K步內0.5ms

配置專用定位IC，實現高性能定位控制

??最大4軸控制(MAX4Mpps)，每軸可控制600個動作

??設定支持多種位置控制模式

目標速度變更·移動量變更

??在位置控制過程中，目標速度及移動量都可以變更

??可根據設備的狀態對應調整

03

FP-XH C38AT

可實現基本指令0.04μs/步&16bits高精度模擬量輸入4ch、輸出2ch

產品特點

大容量程序存儲器

程序容量/寄存器容量4檔可調，最大可達64k步

內置日歷/時鐘

可保存年，月，日，時，分，秒及星期

輸出過流保護功能

多軸定位控制

內置4軸100kHz的高速脈沖輸出功能

配備通道通信端口

配備有Ethernet(注)、USB、RS232C、RS485/422(注)等各種通信端口

(注)：使用擴展插件時

04

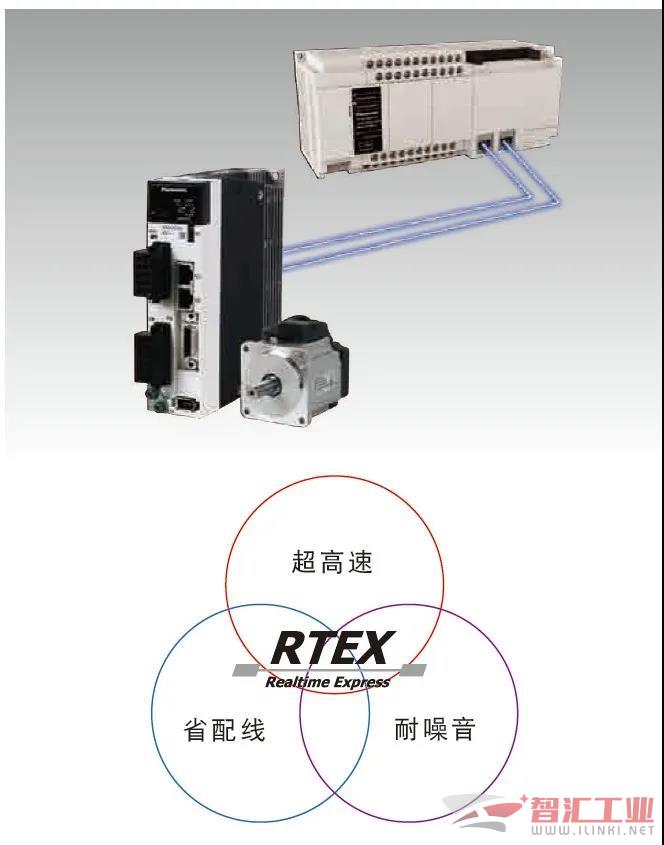

FP-XH RTEX

一站式解決方案 One-stop Solution

RTEX(Realtime Express)是為了實現伺服電機控制更高的同步性、實時性，松下特定開發的網絡總線系統。

產品特點

簡單

無須復雜的配線，可減少設計工時和配線工時

高功能

以高速網絡和高性能伺服實現同步控制

成本

一體型控制器，無須擴展單元

05

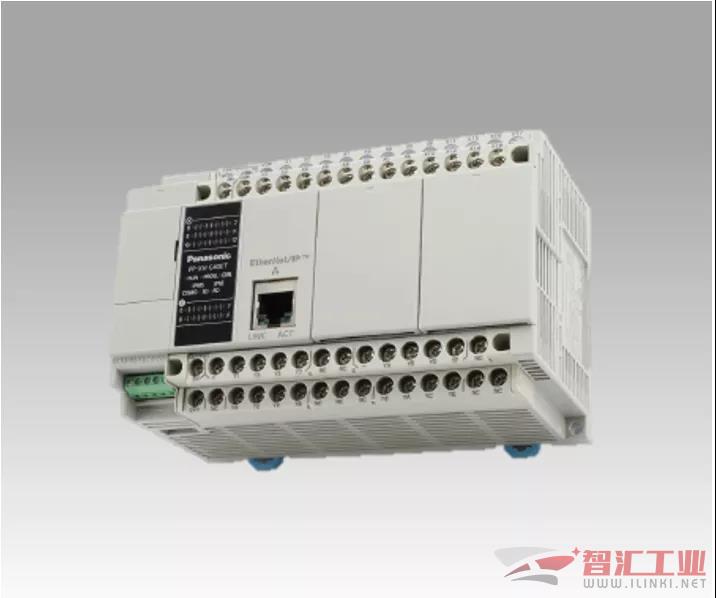

FP-XH Ethernet

配備Ethernet端口的高性能PLC

產品特點

本體集成高速Ethernet接口

??支持100BASE-TX、10BASE-T的Ethernet接口通信

??支持MEWTOCOL、通用通信、MODBUS TCP、EtherNet/IP、MC協議

大容量可變存儲

??程序容量4檔可調：64k/40k/32k/24k步

??數據容量對應變化：12k/24k/32k/64k字

強大的擴展性

??控制點數：MAX380點

??對應EtherNet/IP協議，通過HUB可簡單連接各種機械手、PLC，進行控制的通信

高速運算處理及定位

??前10k步基本指令：0.04us/步，應用指令：0.14us/步

??高速脈沖輸出：6ch*100KHz(僅FP-XH C60T商品)

機種選型表
